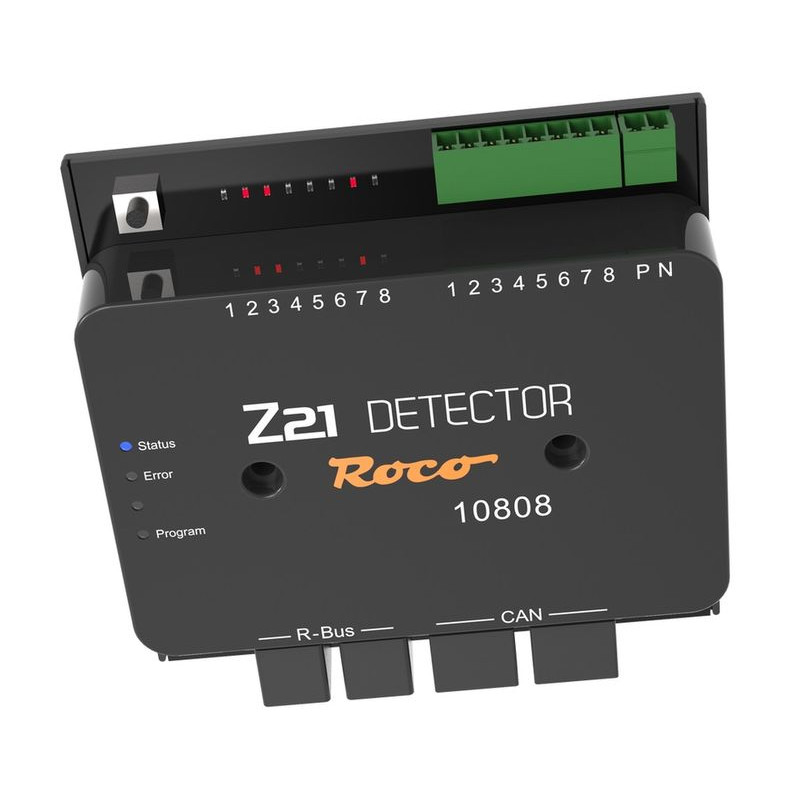

10808 - DETEKTOR Z21 (RailCom®)
Aby zautomatyzować system, konieczne jest zainstalowanie dobrze działającego systemu sprzężenia zwrotnego.
Główną funkcją CZUJNIKA Z21 jest raport zajętości poprzez monitorowanie prądu 8 odcinków toru. Ta podstawowa funkcja jest możliwa poprzez R-BUS i CAN. Oznacza to, że 10808 może być używany na czarnym Z21, a także na białym Z21 i Z21start.
Adres czujnika obecności można łatwo ustawić za pomocą zintegrowanego przycisku programowania. Stan każdego wejścia jest wyświetlany za pomocą własnej diody LED stanu.
Magistrala CAN czarnego Z21 oferuje jeszcze więcej:
- Identyfikacja lokomotywy za pomocą RailCom® Local Detector na każdym z 8 wejść jednocześnie. Oznacza to, że zawsze wiesz, która lokomotywa znajduje się w danej sekcji.
- Detektor lokalny RailCom® umożliwia także odczyt POM przez CAN w sekcjach wzmacniacza, w których utworzona jest przerwa RailCom, ale w samym wzmacniaczu nie ma detektora globalnego RailCom® Global Detector. Tak jest na przykład w przypadku lampy Z21 Light BOOSTER.
- Wygodną konfigurację zachowania odpowiedzi, progów prądowych, ustawień RailCom® i adresu można przeprowadzić za pomocą narzędzia konserwacyjnego Z21.
- Aktualizacja oprogramowania sprzętowego dla przyszłych funkcji jest również możliwa łatwo i wygodnie przy użyciu narzędzia konserwacyjnego Z21 .
Dane techniczne:
- Napięcie wejściowe: 12–24 V DCC lub MM
- Prąd wejściowy: maks. 4,1A
- Zużycie własne na magistrali CAN lub R-BUS: 0,25 W
- Zużycie własne przy wejściu na tor: 0,65 W
- Moc wyjściowa na kanał: 3 A
- System cyfrowy: DCC i / lub Motorolę
- Raport obłożenia: 8 x pomiar prądu i RailCom®
- Wymiary dł. x szer. x wys: 104 mm x 104 mm x 25 mm
Więcej informacji i zdjęć znajdziesz na stronie producenta (link w zakładce powyżej).
Prezentacja na filmie:
*Postępuj zgodnie z załączona do produktu instrukcją.
