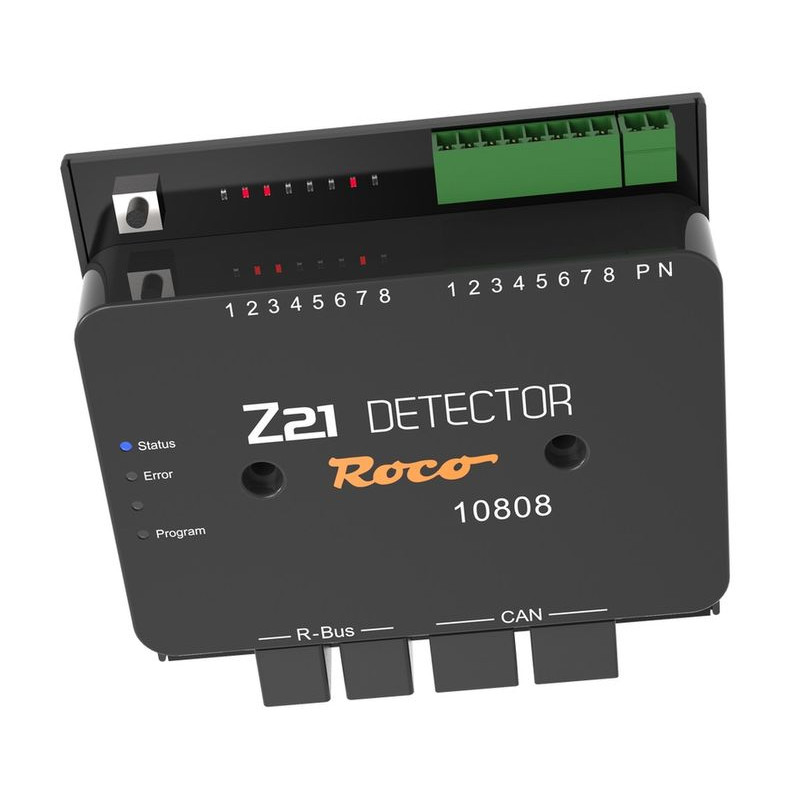

10808 - DETEKTOR Z21 (RailCom®)
Pro automatizaci systému je nutné nainstalovat dobře fungující systém zpětné vazby.
Hlavní funkcí Z21 DETECTOR je hlášení obsazenosti pomocí sledování proudu 8 kolejových úseků. Tato základní funkce je možná prostřednictvím sběrnice R-BUS a CAN. To znamená, že 10808 lze použít jak na černé Z21, tak na bílé Z21 a Z21start.
Adresu snímače přítomnosti lze snadno nastavit pomocí integrovaného programovacího tlačítka. Stav každého vstupu se zobrazuje prostřednictvím vlastní stavové LED.
Sběrnice CAN černého Z21 nabízí ještě více:
- Identifikace lokomotivy pomocí lokálního detektoru RailCom® na každém z 8 vstupů současně. To znamená, že vždy víte, která lokomotiva se nachází ve kterém úseku.
- Díky lokálnímu detektoru RailCom® je také možné číst POM přes CAN v sekcích zesilovače, kde je vytvořena přestávka RailCom, ale v samotném zesilovači není globální detektor RailCom®. To je například případ elektronky Z21 Light BOOSTER.
- Pohodlnou konfiguraci chování odezvy, prahových hodnot proudu, nastavení RailCom® a adresy lze provádět pomocí nástroje pro údržbu Z21.
- Aktualizace firmwaru pro budoucí funkce je rovněž možná snadno a pohodlně pomocí nástroje pro údržbu Z21 .
Technické údaje:
- Vstupní napětí: 12-24 V DCC nebo MM
- Vstupní proud: max. 4,1 A
- Vlastní spotřeba na CAN nebo R-BUS: 0,25 W
- Vlastní spotřeba na kolejovém vstupu: 0,65 W
- Výstupní výkon na kanál: 3 A
- Digitální systém: DCC a/nebo Motorola
- Hlášení o obsazenosti: Dálkové ovládání (DCC), DCC, DCC, DCC, DCC: 8 x měření proudu a RailCom®
- Rozměry D x Š x V: 104 mm x 104 mm x 25 mm
Další informace a obrázky naleznete na webových stránkách výrobce (odkaz v záložce výše).
Videoprezentace:
*Postupujte podle návodu přiloženého k výrobku.
